Pentium處理器的虛擬模式

機械二 B85502055趙之瑜

　　在Pentium處理器的使用者手冊(附錄H)裡，對VME(Virtual Mode Extension)並未詳述，但在Pentium處理器家族的Developer's Manual(第三冊)對VME卻有頗多的敘述(至少有27項參考資料)。除此之外，Intel在英國的VME專利權申請中也可以查到VME的相關資料。如果對虛擬86模式(v86 mode)有足夠的了解，讀者可以從上述的資料中查到關於VME的細節部份。

　　當80286問世時，Intel應用了一種可以多功處理各種應用程式的方法。不過80286的多功能力被限制，而且不被主流的作業系統所採用(如微軟)。80286缺乏管理虛擬微處理器的必須硬體相容性，所以80286並不適合作為VDM(Virtual DOS Machine)的平台。

　　Intel的80386也有這個缺點。80386被賦予一些多功相容性，而重要的是，80386有新的作業模式--虛擬86模式(v86 mode)--如同它的名稱，v86 mode就是要用來模擬8086的。為造出虛擬的8086，Intel加入了允許從v86 mode轉換到作業系統核心的機制，但是作業系統核心的支援情況並非是軟體開發者所喜歡的樣子......。

　　當多重v86工作同時在執行時，作業系統核心必須調配並控制電腦的資源。某些時候，核心必須使特定的中斷指向特定的v86工作(如鍵盤中斷)；在其它情況下，核心會想要把中斷指向所有的v86工作(如timer click)。因此，微處理器的指令會限制一個工作接受中斷的能力(如CLI和STI指令)，這些指令是 "IOPL-sensitive"，代表它們的成功執行有賴於目前執行的v86工作的 I/O Privilege Level 。指令 CLI, STI, PUSHF, POPF, INT , IRET 都對旗標暫存器有影響，尤其是中斷旗標IF。中斷服務的調配與這些指令的關係會隨著VME的解釋一起漸漸明朗化。

　　當v86 mode剛開始被應用時，軟體設計者找到兩種v86 mode的用途 :

1. DOS記憶體管理者
2. 在多功作業系統下的DOS區(如Windows下的DOS box)

　　在記憶體管理者下，DOS仍是一個單功作業系統(所有作業依序單獨發生)，所以硬體資源不需要被調配(以從 I/O permission位址表來的 I/O protection為條件的 I/O埠<<如DMA埠>>除外)。IOPL-sensitive指令完全不須被限制。在Windows下執行DOS就不同了，幾乎所有的資源都要被限制，DOS不 需要為了規劃所有裝置去直接存取硬體，也不需要直接控制 IF和 EFLAGS暫存器。v86 mode支援這種存取的限制，經由IOPL的使用可以限制改變IF的IOPL-sensitive的指令(在保護模式中為IOPL-sensitive的I/O埠指令，到了v86 mode下並非IOPL-sensitive)；經由I/O permission位址表可以限制對I/O埠的存取。然而，標準的v86 mode有一些缺點:

1. 把IOPL設為3會比小於3有更好的工作表現(performance)，這樣的設定可以減少過度的trapping，但會讓VDM使中斷禁能(disable)，使得整個系統出現了潛在的整合問題。
2. 當作業系統要虛擬中斷旗標的時候，IOPL的設定值要小於3，當虛擬驅動程式要在VDM中模擬硬體中斷時，它必須能夠偵測 VDM是否可接受中斷。因此，IOPL要小於3，這樣IF才能夠被虛擬化。不過performance會因為企圖執行 IF-sensitive指令(對v86 monitor是錯誤的)而大為下降。
3. 作業系統會允許VDM去接受真正的(外部)中斷或虛擬的中斷，這點由作業系統應用者決定。如果v86工作只接受虛擬的中斷，它會被要求分頁(demand-paged)，由此，當真正的記憶體被其他目的所需要時，它就會被swap到磁碟去；如果v86工作接受真正的(外部)中斷，它就不能被要求分頁，以防中斷發生時，中斷handler被分頁出去(page out)。作業系統可能沒有足夠的時間在中斷發生時帶入整個工作，而如果僅帶入包含中斷服務常式的工作，又會太複雜、太花時間。
4. 所有的INT-n指令都會使v86 mode被切換出去(switch out)。當IOPL<3,INT-n指令對v86 monitor來說是錯誤的；當IOPL=3,INT-n企圖呼叫跟一個特別中斷有關的保護模式中斷handler(這有賴於被使用的gate的DPL)。monitor或中斷handler必須趕上中斷的作用，不然就要讓v86工作重新開始，讓它能自己執行中斷。DOS核心常式由軟體中斷來存取，因此每呼叫一次中斷就會引發一次v86 mode的切換，這使得v86工作和同一個程式在DOS下執行的performance相比有了顯著的缺點。

　　Ev86(Enhanced v86)mode 被設計用來消除以上的問題，而且有效地加強在各個IOPL值下v86工作的performance。在Ev86 mode下，IOPL=3時，CLI和STI仍會改變IF；在IOPL<3時，CLI,STI和其它所有IF-sensitive指令對Ev86 monitor來說不再是錯誤的。相反地，IF-sensitive指令是明確的，而且在EFLAGS暫存器裡設了一個叫做VIF的中斷旗標(當EFLAGS.VIP=1時，STI是錯誤的)。清除VIF不會阻隔外部的中斷(清除IF就會)，而且，VIF是Ev86工作是否可接受中斷的指標，如果一個DOS程式會使中斷禁能，然後困在無窮迴圈之中，這會造成電腦當機。然而，把這種程式當成Ev86工作來執行，電腦就不會被這類的bug傷害到。作業系統對這種錯誤的程式可以一直取得控制權，不必去設定IF。這個特點有顯著的好處:performance加強了，CLI和STI不會引起耗時的錯誤。其次，監視程式的複雜性降低了，而且它不需要維持自己的須擬中斷旗標。當舊式的v86 monitor虛擬IF時，它必須趕上IF所有的改變(由CLI, STI, PUSHF, POPF, INT, IRET所引起的)，使用Ev86 MODE消除了這個複雜性，因為CPU會自動虛擬IF。

　　當外部中斷發生時(鍵盤按下或是timer tick)，在CPL-0執行的主作業系統會去攔截這些中斷。當某些中斷發生時，目前的工作可能不是v86工作，它可能被swap到磁碟上，可能在一個無法中斷的狀態下。當這種情況發生時，主作業系統可能會延遲傳送中斷訊息到v86工作的時間直到它開始執行並準備可以接受中斷。其它的中斷可能是針對某些VDM而非所有的VDM(如鍵盤按下)，在這種情況下，v86 monitor需要把這個特定的中斷傳達給特定的VDM--忽略其它的VDM。這種延遲和過濾鐘斷的方法叫作中斷的虛擬化(interrupt virtualization)。當尚不能接受虛擬中斷的VDM變成可以接受中斷時，作業系統會將中斷反應給VDM，如同真正的中斷發生一樣。

　　在Ev86 mode之前，v86 monitor需要在軟體裡維持一個虛擬中斷旗標。v86 monitor被強迫去處理許多不必要的例外，舉例來說，當一個虛擬中斷尚未被接受時，較遠的IOPL-sensitive指令企圖清除IF，引起不可預期的錯誤，接著使得monitor去清除不必清除的VIF。這個問題在Ev86 mode中並不存在。，所以那些清除軟體裡的VIF的source code可以被移除。事實上，在使用Ev86模式時，所有用來維持軟體的VIF的code都要被移除，因為CPU可以自己維持VIF。

　　在Ev86 mode之前，軟體中斷(INT-n指令)會使v86 mode被切換出去，若IOPL=3，轉換透過跟中斷有關的gate發生(假設所有的保護屬性允許轉換發生)；當IOPL<3，轉換的發生對monitor來說是"一般性的保護錯誤"(general protection fault)。當IOPL=3時，monitor必須去判斷中斷是軟體中斷、外部中斷或是CPU產生的例外所引發；當IOPL<3，軟體中斷不會經由在IDT中相關的gate轉換(從#GP gate轉換)。在軟體中斷的情況下，monitor必須去翻譯opcode來決定哪一號中斷需要服務(service)，然後monitor必須趕上中斷，或是將中斷訊息反應回v86工作。外部中斷和CPU產生的例外仍然經由它們在IDT中相關的gate轉換，在這些情況下，monitor仍然要判斷中斷的來源(外部或是CPU產生的)，然後採取適當的行動。使用Ev86 mode可以簡化這個過程，並加強處理軟體中斷的 performance。

　　軟體中斷的執行被一個在TSS中叫作中斷向量表的新結構所控制，在這新結構裡的每一個bit都控制著一個軟體中斷該被以和Intel 386相容的方式呼叫或是單純地在Ev86工作中被呼叫。在Ev86 mode中，這些中斷可以在不離開Ev86 mode的情況下被呼叫和執行，使用這個新技術可以減低monitor內的複雜度。從前對monitor來說是錯誤的中斷現已不再被當成錯誤，原先經由IDT轉換的中斷也不再經過IDT。

　　設定VME bit裡的CR4(bit0)可以決定是否要VME的支援(enabled/disabled)。在enabled，IOPL=3時，所有的INT-n指令都被TSS裡的中斷向量表控制(中斷指向在IOPL的設定中是沒有條件性的)；當IOPL<3，加上INT-n的屬性，IF-sensitive指令在Ev86 monitor中是被允許執行的。

　　為了包含一個32-byte的中斷向量表，TSS已被延伸。32-bytes精準地說是256 bits，每一個bit對應一個可以經由INT-n指令呼叫的軟體中斷。(見Fig.1) TSS中的I/O Base field因此被延伸且有雙重目的，I/O Base field不僅指向 I/O permission位址表的基部，同時也指向中斷向量表的尾端，這個結構除了是控制軟體中斷的之外，其餘都與I/O permission位址表非常相像，當其相對應的bit被設定時，中斷對Ev86 monitor來說是錯誤的，當它的bit被清除時，中斷不必離開Ev86 mode就會被service。

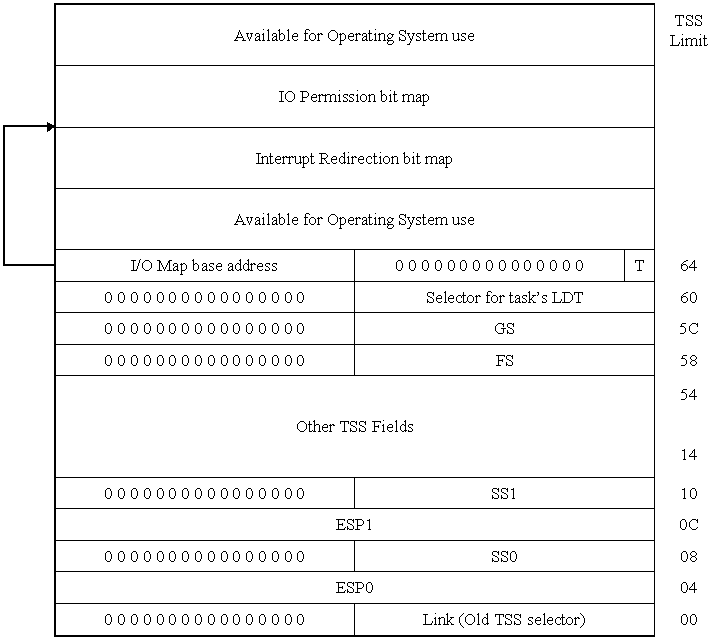

Fig.1 -- TSS中的中斷向量表

　　EFLAGS暫存器加入了兩個新旗標，這兩個旗標是在Ev86 mode，IOPL<3的時候使用，它們可以被CPL-0 Ev86 monitor或中斷服務常式刻意改變。

　　VIF是標準中斷旗標IF的"虛擬版"，當Ev86工作在執行時，任和CLI和STI指令都不會改變真正的IF，它們會改變VIF(當EFLAGS.VIP=1時，STI是錯誤的)。這個特性被隱藏在Ev86工作中，因為PUSHF, POPF, INT-n, IRET也被改變了。

　　VIF旗標(Virtual Interrupt Pending Flag)可以輔助多功作業系統傳送中斷訊息到Ev86工作中。最容易了解VIP的方法就是先了解它在8086下執行程式時的用法:當8086在不能接受中斷的狀態下，外部中斷尚未被service，在IF被設定(因為有STI, POPF或IRET)之後，中斷就會被CPU service。假設一個Ev86工作在不能接受中斷的狀態，此時一個timer-tick中斷發生，多功作業系統要來service這個中斷，在這個中斷服務常式中，多功作業系統決定Ev86工作必須service這個timer-tick，所以VIP被設定，中斷結束後，Ev86工作又回到了不能接受中斷的狀態(VIF=0)。過一段時間之後，Ev86工作會去設定IF(STI, POPF, 或IERT)，此時Ev86工作變成可以接受中斷的狀態，而對monitor來說，general protection fault立刻發生(#GP(0))。

　　為了支援新的VIF和VIP旗標，讀寫EFLAGS暫存器中斷旗標的指令必須改變。CLI, STI, PUSHF, POPF, INT-n, IRET也都必須為了支援Ev86 mode改變。

　　當IOPL<3時執行Ev86工作，CLI和STI會改變VIF旗標，而非對Ev86 monitor造成錯誤，或是影響IF旗標(EFLAGS.VIP=1時STI為錯誤)。

　　PUSHF把FLAGS push到stack裡，把VIF的內容copy到IF的位置，這讓Ev86工作看起來像是STI和CLI真的去改變IF，萬一軟體要檢查IF的時候，這樣的"偽裝"是必需的。這種檢查IF的code demo在List 1裡。

　　POPF跟PUSHF相似，它把FLAGS 的image pop到stack裡，把IF的內容copy到VIF的位置。Pentuim小心地確保"假的"IF和IOPL會在POPF的動作中意外地被copy到真的IOPL裡，在FLAGS的image合併到EFLAGS暫存器前，IF的image會先copy到VIF的槽中，IF和IOPL的image被清除。真正的FLAGS暫存器被清除，IF和IOPL除外。最後，被過濾的FLAGS image跟真正的EFLAS暫存器合併在一起。有個"副作用"發生在POPF處理stack image裡的TF時，當TF在stack image裡被設定時，POPF會在任何FLAGS值改變前引起general protection fault(#GP(0))。

　　IRET指令就像POPF對IF, VIF, IOPL所作的一樣，其差別在於對TF的處理:IRET不會使 #GP發生。

　　INT-n指令是IOPL-sensitive指令裡最複雜的，就像PUSHF處理IF, VIF, IOPL一樣(假設中斷是由Ev86 monitor根據中斷向量表指向Ev86工作的)。然而，Ev86優越的一點是軟體中斷不必離開Ev86 mode就可以執行，這可歸因為TSS裡中斷向量表的幫助。當相對應的IR bit被設定，中斷就會像在一般v86 mode下一樣被呼叫；當相對應的bit被清除，中斷會像在8086處理器上執行一般被呼叫。換言之，對monitor而言的錯誤不再產生，也不會對保護模式中斷handler轉換，中斷的轉換與返回完全都在Ev86工作裡完成，中斷向量表的影響列在List 2裡。

　　延伸虛擬模式對於記憶體管理者和多功作業系統非常有用，記憶體管理者可以由利用中斷向量表來減少切換保護模式的次數；同時也減低了中斷服務常式的複雜度，不再將中斷反應到v86工作。

　　多功作業系統可從很多方面得利，從中斷指向得利，也從虛擬中斷的支援得利。多功作業系統會在可用虛擬模式延伸的情況下(enabled)執行，Ev86工作在IOPL<3時執行。虛擬中斷給了多功作業系統很多好處，當它希望傳遞一個中斷(如虛擬的timer tick)給不能接受中斷情況下的Ev86工作時，它可借由設定VIP=1來完成；當工作變成可以接受中斷，general protection fault發生，多功作業系統會傳遞一個中斷給Ev86工作，這會給有時效性的程式(如game)在performance上有很顯著的優點。加上CPU的虛擬化特色，更多Ev86 monitor的複雜性可以被移除。這都是因為使用了Ev86 mode--不但比非Ev86 mode更容義易應用，也使執行速度變得更快。

所有與本文相關的測試程式可以從以下位址download:

　　這篇文章是由Robert R.Collins 和 Jim Brooks所發表的 Virtual Mode Extensions on the Pentium Processor 及 The Pentium's Enhanced v86 Mode 整理、翻譯而成，在翻譯之前，我在 www.x86.org 找了很多相關的article來看，不過由於其它的文章內容比較艱深，而且有時原著者用了很多比較主觀的語句，作為翻譯文章並不恰當，所以我選擇大家應該比較能看懂的兩篇整理起來翻譯。

　　有些平常習慣用英文描述的單字，硬生生翻成中文念起來反而怪怪的，所以在這篇文章裡還是出現了一些英文，感覺上比較流暢。

　　在找資料與翻譯的過程中，我學到了很多(不僅是英文程度與查字典的速度大增，對於自己所作的topic也從完全沒概念到了有一定程度的了解)，希望看完這篇文章的人都能從以上的文字中得到一些東西。 　^_^
